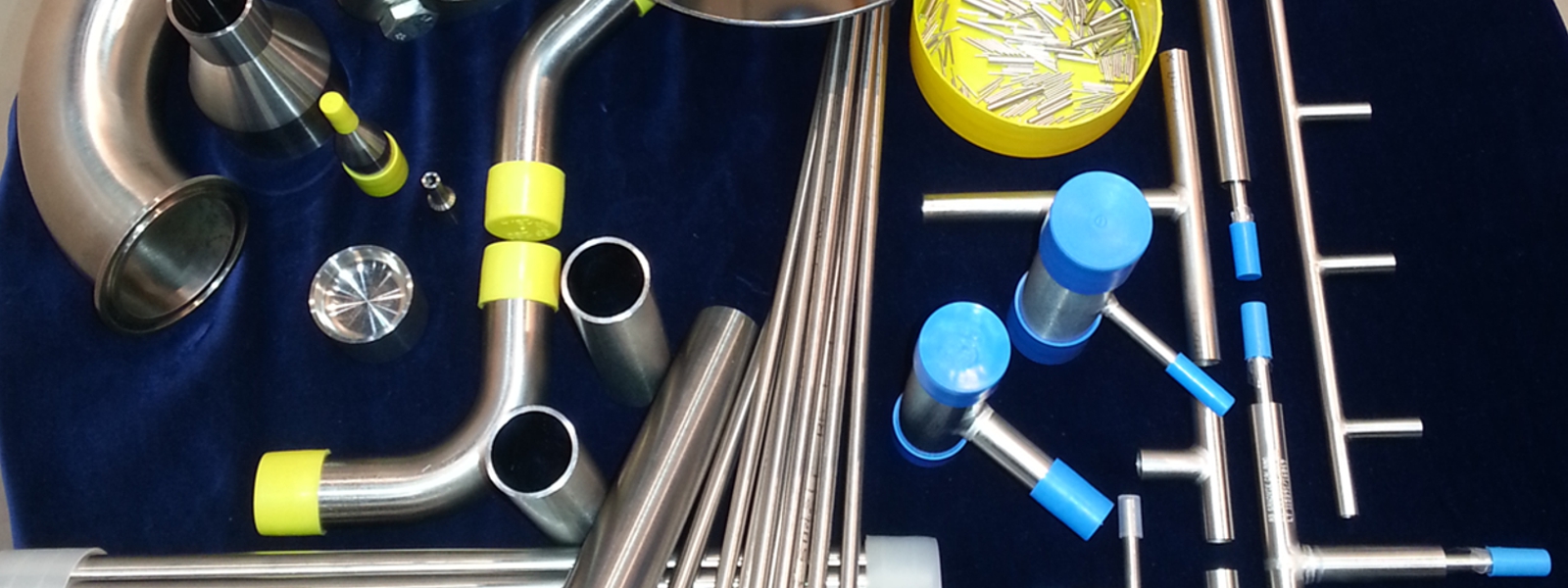

Tube-Imperial oder ISO-Abmessungen sind ebenso erhältlich wie Sondermasse von ISO auf Tube-Imperial oder von Tube-Imperial auf metrisch.
Gern liefern wir neben Werkstoff 1.4435 AISI 316L nach Ihren Vorgaben aus anderen Standard- und Sonderwerkstoffen neben Rohren auch
Rohrverteiler, Flansche, Normfittings, Rohrschellen und weiteres Zubehör.
| 12,00 x 1,00 mm |
90 Grad |
| 15,00 x 1,50 mm | 90 Grad |
| 18,00 x 1,50 mm | 90 und 45 Grad |
| 23,00 x 1,50 mm | 90 und 45 Grad |
| 28,00 x 1,50 mm | 90 und 45 Grad |
| 35,00 x 1,50 mm | 90 und 45 Grad |
| 06,35 x 0,89 mm | 90 Grad |
| 09,53 x 0,89 mm | 90 Grad |
| 12,70 x 1,22 mm | 90 Grad |
| 19,05 x 1,22 mm | 90 und 45 Grad |
| 25,40 x 1,65 mm | 90 und 45 Grad |
| Technisch bedingte Änderungen vorbehalten | |
Download (PDF)
Sie haben Fragen, dann nutzen Sie unser Kontaktformular
| 06,00 x 1,00 mm | /Abgang egal | |
| 08,00 x 1,00 mm | /Abgang egal | / 06,00 x 1,00 mm |
| 10,00 x 1,00 mm | /Abgang egal | / 08,00 x 1,00 mm/ 6,00 x 1,00 mm |
| 12,00 x 1,00 mm | /Abgang: egal | / 10,00 x 1,00 mm/ 8,00 x 1,00 mm/ 6,00 x 1,00 mm |
| 15,00 x 1,50 mm | /Abgang: egal | / 12,00 x 1,00 mm/ 10,00 x 1,00 mm |
| 18,00 x 1,50 mm | /Abgang: egal | / 15,00 x 1,50 mm/ 15,00 x 1,00 mm /12,00 x 1,00 mm |
| 18,00 x 1,50 mm | /Abgang: | / 10,00 x 1,00 mm/ 8,00 x 1,00 mm/ 6,00 x 1,00 mm |
| 22,00 x 1,50 mm | /Abgang: egal | / 18,00 x 1,50 mm/ 15,00 x 1,00 mm/ 12,00 x 1,00 mm |
| 23,00 x 1,50 mm | /Abgang: egal | / 18,00 x 1,50 mm/ 12,00 x 1,00 mm |
| 28,00 x 1,50 mm | /Abgang: egal | / 23,00 x 1,50 mm/ 18,00 x 1,00 mm/ 12,00 x 1,00 mm |
| 35,00 x 1,50 mm | /Abgang: egal | / 28,00 x 1,50 mm |
| 6,35 x 0,91 mm | /Abgang: egal | |
| 9,53 x 0,91 mm | /Abgang: egal | |
| 12,70 x 1,22 mm | /Abgang: egal | |
| 19,05 x 1,22 mm | /Abgang: egal | / 12,70 x 1,22 mm |
| 25,40 x 1,65 mm | /Abgang: egal | / 19,05 x 1,22 mm |
| Technisch bedingte Änderungen vorbehalten | ||
Download (PDF)
Sie haben Fragen, dann nutzen Sie unser Kontaktformular
| 08,00 x 1,00 | 6,00 x 1,00 mm | |
| 10,00 x 1,00 | 8,00 x 1,00 mm | |
| 10,00 x 1,00 | 6,00 x 1,00 mm | |
| 12,00 x 1,00 | 10,00 x 1,00 mm | |
| 12,00 x 1,00 | 08,00 x 1,00 mm | |
| 12,00 x 1,00 | 06,00 x 1,00 mm | |
| 15,00 x 1,50 | 12,00 x 1,00 mm | |
| 15,00 x 1.50 | 10,00 x 1,00 mm | |
| 18,00 x 1,50 | 15,00 x 1,00 mm | |
| 18,00 x 1,50 | 12,00 x 1,00 mm | |
| 18,00 x 1,50 | 10,00 x 1,00 mm | |
| 18,00 x 1,50 | 08,00 x 1,00 mm | |
| 18,00 x 1,50 | 06,00 x 1,00 mm | |
| 22,00 x 1,50 | 18,00 x 1,50 mm | |
| 22,00 x 1,50 | 15,00 x 1,50 mm | |
| 22,00 x 1,50 | 12,00 x 1,00 mm | |
| 23,00 x 1,50 | 18,00 x 1,50 mm | |
| 23,00 x 1,50 | 15,00 x 1,50 mm | |
| 23,00 x 1,50 | 12,00 x 1,00 mm | |
| 23,00 x 1,50 | 10,00 x 1,00 mm | |
| 23,00 x 1,50 | 08,00 x 1,00 mm | |
| 23,00 x 1,50 | 06,00 x 1,00 mm | |
| 28,00 x 1,50 | 23,00 x 1,50 mm | |
| 28,00 x 1,50 | 22,00 x 1,50 mm | |
| 28,00 x 1,50 | 18,00 x 1,50 mm | |
| 28,00 x 1,50 | 15,00 x 1,50 mm | |
| 28,00 x 1,50 | 12,00 x 1,00 mm | |
| 35,00 x 1,50 | 28,00 x 1,50 mm | |
| 35,00 x 1,50 | 23,00 x 1,50 mm | |
| Technisch bedingte Änderungen vorbehalten | ||
|
|
||
Download (PDF)
Sie haben Fragen, dann nutzen Sie unser Kontaktformular
| Nennweite | Metrisch | ISO | Tube imperial | |
| DN 8 | 10,00 x 1,00 | 13,50 x 1,60 | 9,53 x 0,91 | |
| DN 10 | 12,00 x 1,00 | 17,20 x 1,60 | 12,70 x 1,65 | |
| 13,00 x 1,50 | ||||
| DN 15 | 19,00 x 1,50 | 21,30 x 1,60 | 19,05 x 1,65 | |
| DN 20 | 23,00 x 1,50 | 26,90 x 1,60 | 25,40 x 1,65 | |
| DN 25 | 29,00 x 1,50 | 33,70 x 2,00 | ||
| DN 32 | 35,00 x 1,50 | 42,40 x 2,00 | 38,10 x 1,65 | |
| DN 40 | 41,00 x 1,50 | 48,30 x 2,00 | 50,80 x 1,65 | |
| DN 50 | 53,00 x 1,50 | 60,30 x 2,00 | ||
| DN 65 | 70,00 x 2,00 | 76,10 x 2,00 | 76,20 x 1,65 | |
| DN 80 | 85,00 x 2,00 | 88,90 x 2,30 | ||
| DN 100 | 104,00 x 2,00 | 114,30 x 2,30 | 101,60 x 2,11 | |
| Technisch bedingte Änderungen vorbehalten | ||||
Download (PDF)
